MD100N桌上型輝度計 – 顯示器光學測量及檢驗方案

面板顯示器生產線上最經濟實惠的測量方案

若將實驗室等級的光譜設備使用在生產線上是不切實際的,因為這類的設備不僅價格昂貴、體型笨重,而且測量的速度過於緩慢。MD100N桌上型分光輝度計不僅價格實惠、輕巧靈活的設計,更專注在測量精準度上的表現,以改善實驗室等級設備在生產線上使用的問題。

MD100N桌上型分光輝度計

Photo by Saj Shafique on Unsplash
▸MD100N檔案下載
▸產品校正
▸產品支援

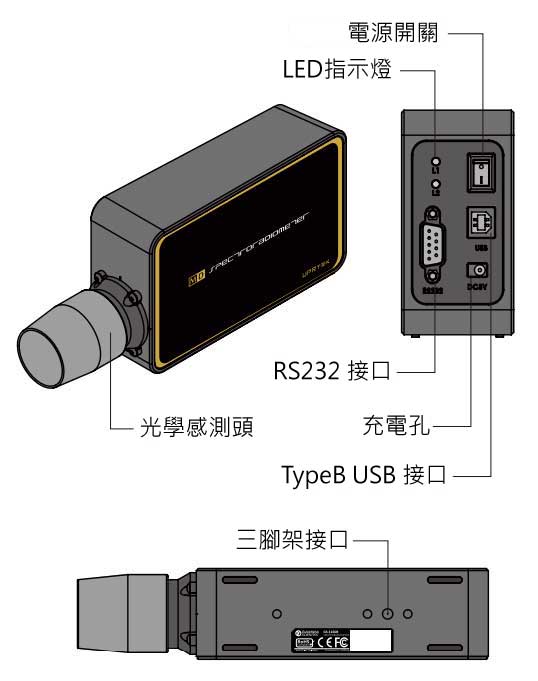

MD100N桌上型分光輝度計

(點擊圖片下載360度旋轉影像)

快速瀏覽規格

光譜
感測器CMOS 線性感測器
光譜波長範圍380 to 780nm
波長資料間隔1 nm
光譜波寬約 9 nm (半波寬)
特點
量測功能單次 / 連續
操作模式RS232 模式 / USB 模式 (PC 連接)
積分時間自動 / 手動
關鍵測量信息
亮度0.001 ~ 5,000 cd/m²
亮度精度± 2% @ 100~5,000 cd/m²
色彩精度± 0.002 @ 100~5,000 cd/m²

介紹

面板顯示器的製造商清楚知道,在每一個產品彼此之間,到每一批次大量生產之中,想要維持面板畫質的一致性是一項具有挑戰性的工作。

此外,面板顯示器不斷的加入新的技術,面板的種類也越來越多,例如:LED,OLED,BLU,MiniLED,MicroLED,而新的技術也開始導入到不同的應用產品,例如:微型面板,AR與VR等新產品。

面板製造商將要面臨新的挑戰也隨之而來,例如:光色的表現、品質與安全規範,這意味著面板的亮度 (Lv)、色彩準確度、對比度、Gamma、同色異譜、眼睛安全…等等。

這些面板的製造商當然有實驗室等級的光測量儀器設備來解決這些光一致性的問題,但是,在講求大量生產的生產線上使用它們往往成本高,體積大,而且耗費時間。

MD100N是一款分光輝度計,具有成本效益、測量時間快速,並且專注於實驗室等級精準度。 不論規模大小的OEM或者ODM製造商都可以使用它,提供生產線檢驗工作更大的靈活度和多功能性。

MD100N使用筆記型電腦/桌上型電腦搭配uSpectrum或uFlicker電腦軟體使用

MD100N桌上型分光輝度計

  • 繞射光柵技術
  • 完整的頻閃指標(JEITA,CONTRAST,VESA,RMS,FFT)
  • SDK開發介面供研發單位整合MD100N數據
  • MD100N採用USB與RS232介面,需搭配桌上型電腦/筆記型電腦使用
  • 提供不同測量尺寸以符合微型顯示器測量的需要(例如:手錶)
  • 支援多個第三方平台的調整工具

符合生產線精準度和速度的需求

您可以使用三色RGB色度計來評估您所生產的面板。但是,您得到的測量結果卻存在著很大的誤差空間。

UPRtek分光輝度計採用繞射光柵技術,它在辨識顏色時更為準確也更清晰。

它的測量時間比起其他實驗室等級的儀器設備快十倍以上,可以滿足大多數生產線在測試速度上的要求,它與色度計比起來幾乎是一樣快的。

了解 色度計和光譜儀的差異

實驗室等級的精度和準確性

RGB色度計精確度問題 – 波長偏移

打倒頻閃和藍光問題

比起以往,消費者使用更多的時間在看電視、看電腦螢幕或者盯著手機螢幕,因此,眼睛視覺的安全成為許多人關注的議題。

顯示面板發生頻閃將是一個重大的問題。 UPRtek提供了常用的標準來檢查頻閃問題。

JEITA, VESA, 對比度, RMS, FFT

MD100N和MK550T皆可滿足 TUV Rheinland Eyesafe® 安全標準認證之測量要求。這些規範要求僅可以使用分光輝度計等級的儀器才可以驗證顯示面板在低頻閃和低藍光的規範。

了解 TUV Rheinland Eyesafe®

對於一致性和準確性的需求

提供多樣化的校準方法

UPRtek分光輝度計支援CalMan Studio和UPRtek XYZ Matrix 校正工具,波長校正工具與強度校正工具。

支援SDK軟體開發

MD100N支援SDK軟體開發功能,協助製造商將研發的成果進行整合。

Calman Studio

適用於各種類型和尺寸的顯示面板

顯示面板發展出來的種類與在技術上的演變激增,例如:LED、OLED、HDR、廣色域顯示器、移動設備、可穿戴設備、AR / VR…等等,這迫使製造商選用一個便利與多功能的測量儀器成為一件重要的事。

MD100N可以因應測試不同的面板尺寸搭配不同尺寸的量測感測器, 如針孔般尺寸的感測器適用於測試手錶和手機面板,尤其是在一些微型螢幕的轉角處測量需要上。

MD100N lens sizes

不同感測器的尺寸適用於不同面板大小的製造商

全螢幕圖和數據分析

MD100N搭配uSpectrum和uFlicker電腦軟體一起使用,您可以輕鬆的將軟體下載到您的筆記型電腦/桌上型電腦(免費)。 這二個電腦軟體可以根據您需要的數據組合進行配置,操作MD100N變得更容易。

▸了解uSpectrum光譜應用軟體

▸了解顯示面板製造和一致性的測量

uSpectrum PC to UPRtek Device

顯示面板的品質檢驗不一定是笨重、緩慢且昂貴的

MD100N是一款新的分光輝度計,幫助面板顯示器製造商以更省力、省時、省成本的方式進行生產,同時,在不間斷的生產線上與色彩的精準度上帶來更多的信心。
